トンネル工事用ベルトコンベヤシステム

延伸コンベヤ

近年トンネル掘削工事を取りまく作業環境問題や工期短縮によるコスト低減の必要性から掘削ズリ搬送方法が重要な項目となっています。日本コンベヤが提供する延伸コンベヤは、ベルトストレージ装置を設け、トンネル掘削に追従してコンベヤを延伸し、掘削ズリを切羽から連続して搬送する安全性・経済性・坑内環境性に優れた信頼性の高いベルトコンベヤシステムです。

特徴１：効率性

掘削ズリ搬送にかかる時間や作業人員を削減。搬送効率がよく掘進性能を最大限に発揮できます。

特徴２：経済性

長距離トンネルや勾配の大きなトンネルでは、従来のダンプカーによる掘削ズリ搬送と比較して経済的です。

特徴３：安全性

坑内を走行するダンプカー・重機などの往来が少なくなるので、坑内の安全性が高くなります。

特徴４：伸縮性

450mのベルトを収納できるベルトストレージ装置を装備しています。

特徴５：適応性

トンネル線形の変化にも対応したコンベヤ敷設が可能です。

ベルト延伸概念図

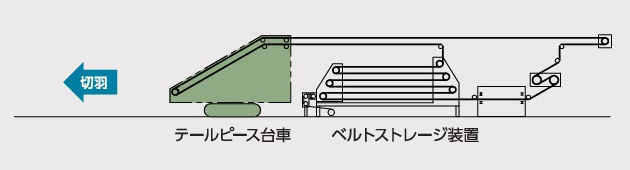

①ベルト貯蔵時

テールピース台車の進行により牽引することで、予めベルトストレージ装置に貯蔵したベルトを順次繰り出しコンベヤを延伸します。

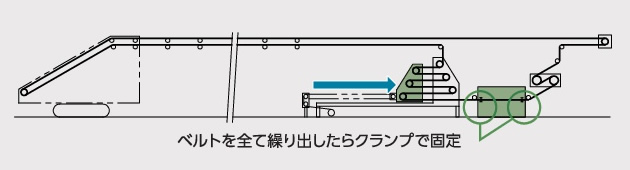

②ベルト延伸時

テールピース台車上でキャリアアイドラを追加しながらコンベヤを延伸します。ベルトストレージ装置に貯蔵したベルトを全て繰り出したら、ベルトをクランプで固定します。

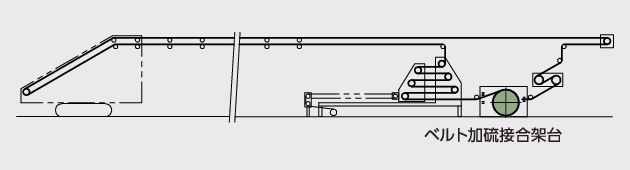

③ベルト継ぎ足し時

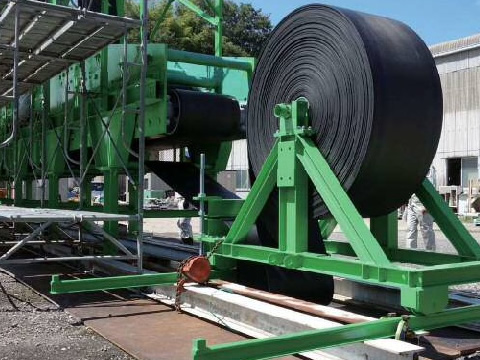

クランプしたベルトを切断し、ベルトロールをベルト加硫接合架台にセットしてからベルトストレージ装置側のベルトを加硫接合します。

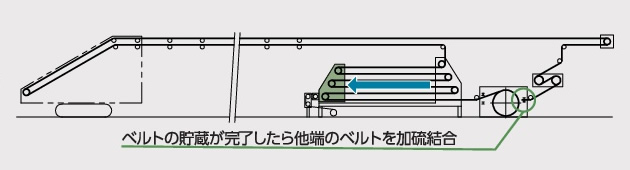

④ベルト継ぎ足し完了

ウインチによりベルトストレージ装置のベルトプーリを牽引して新しいベルトを引き込み貯蔵します。ベルトを貯蔵したら他端のベルトを加硫接合し、クランプを開放して完了です。

装置紹介

延伸コンベヤ仕様

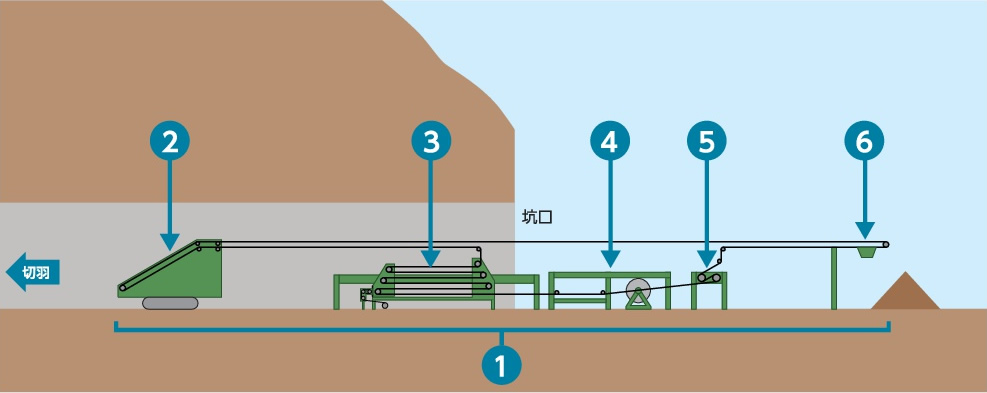

主要装置配置図

主要装置一覧

主要寸法

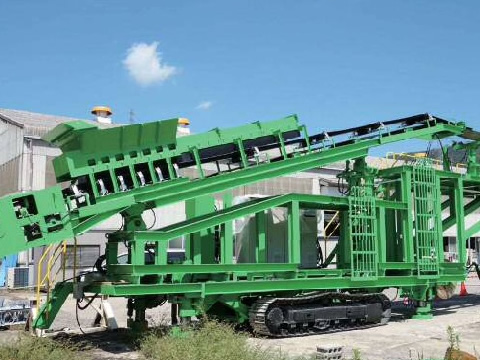

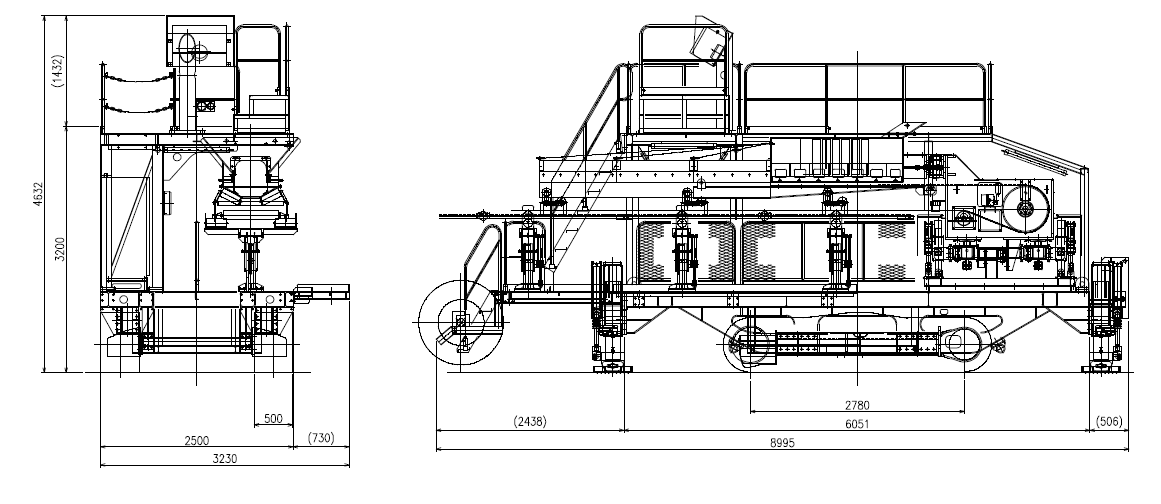

テールピース台車

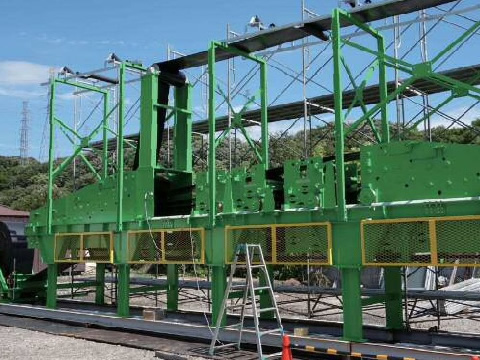

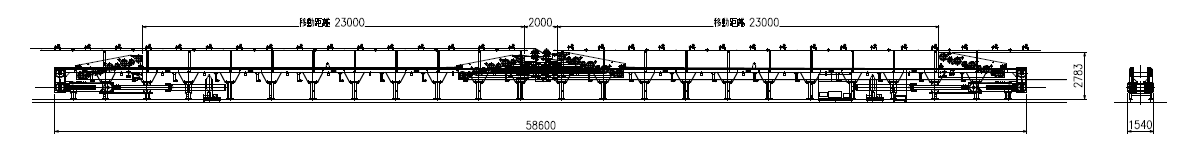

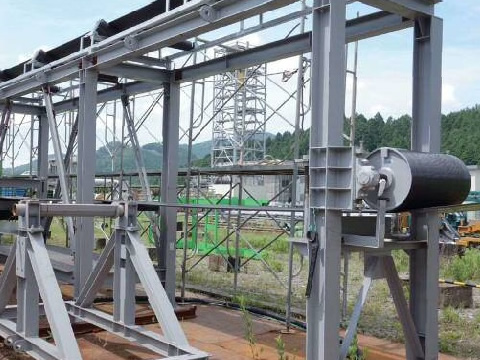

ベルトストレージ装置

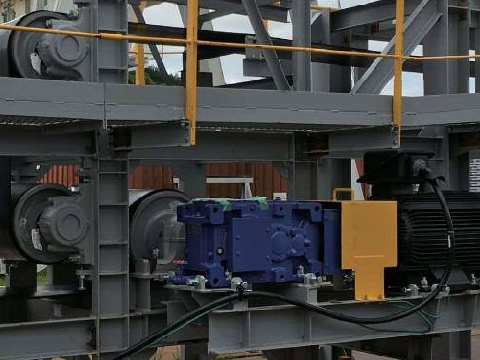

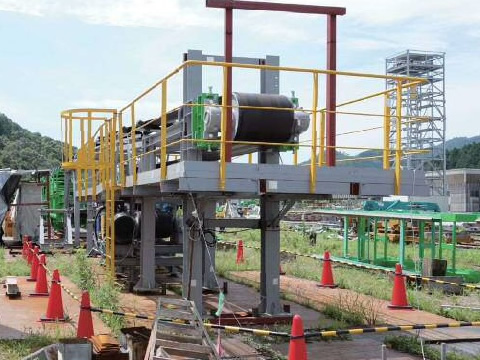

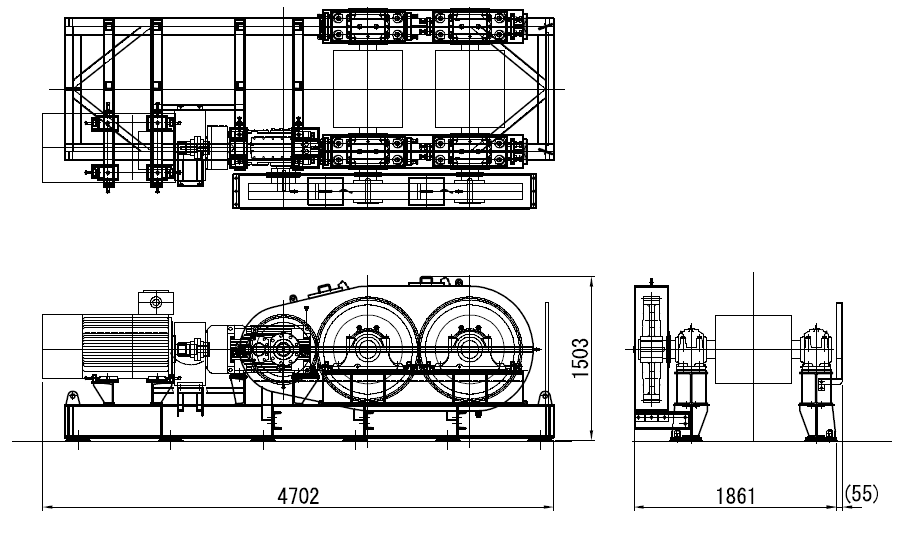

メインドライブ装置

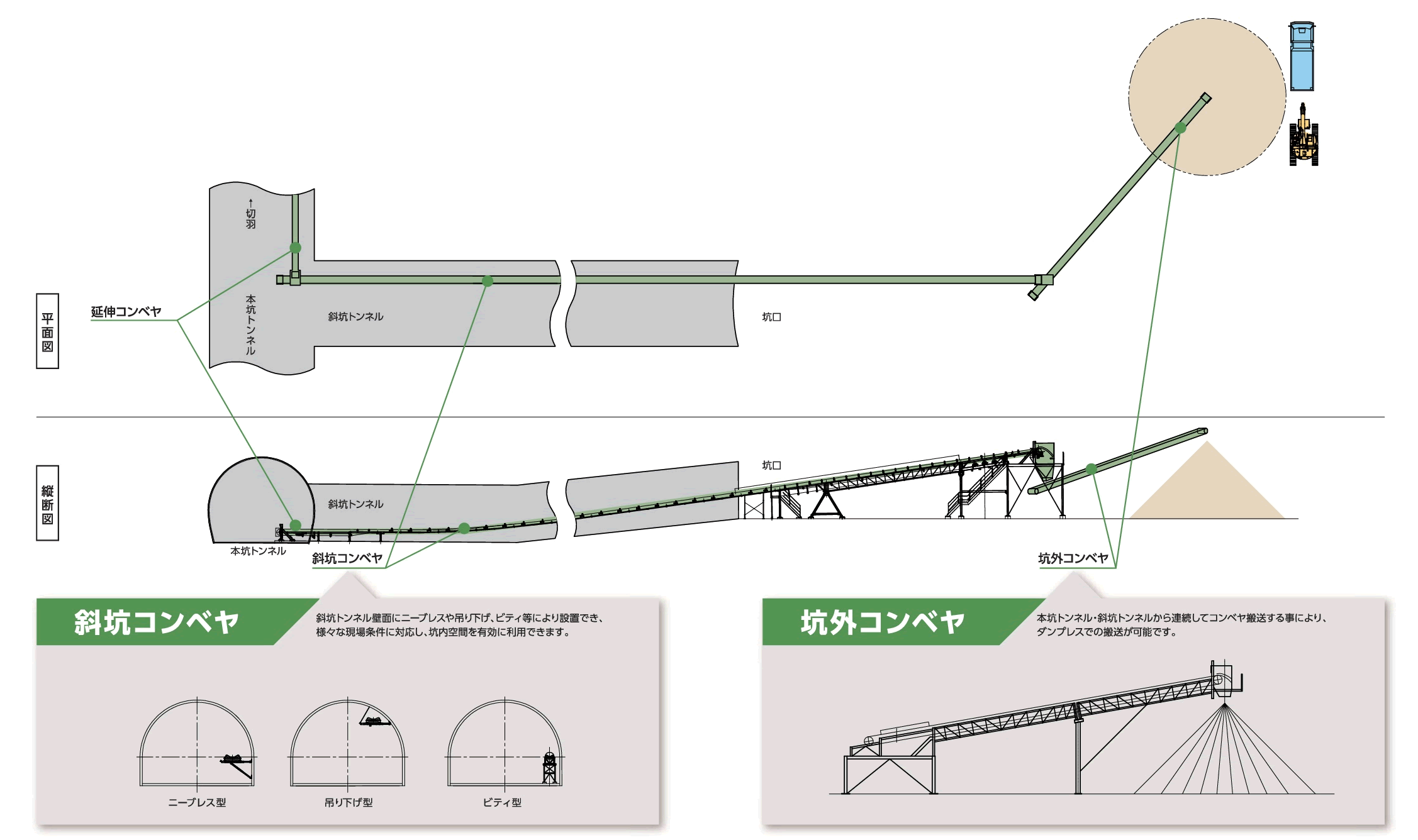

ベルトコンベヤによるトータル搬送

本坑トンネルを延伸コンベヤで搬送した掘削ズリを、斜坑トンネル内からトンネル坑外まで全てをベルトコンベヤで搬送することにより、ダンプによる輸送コストの削減と事故リスクを低減するとともに、粉塵・騒音・排気ガスなどの坑内の作業環境を改善します。また垂直や急傾斜の現場にも対応し、掘削ズリをトータルで搬送します。

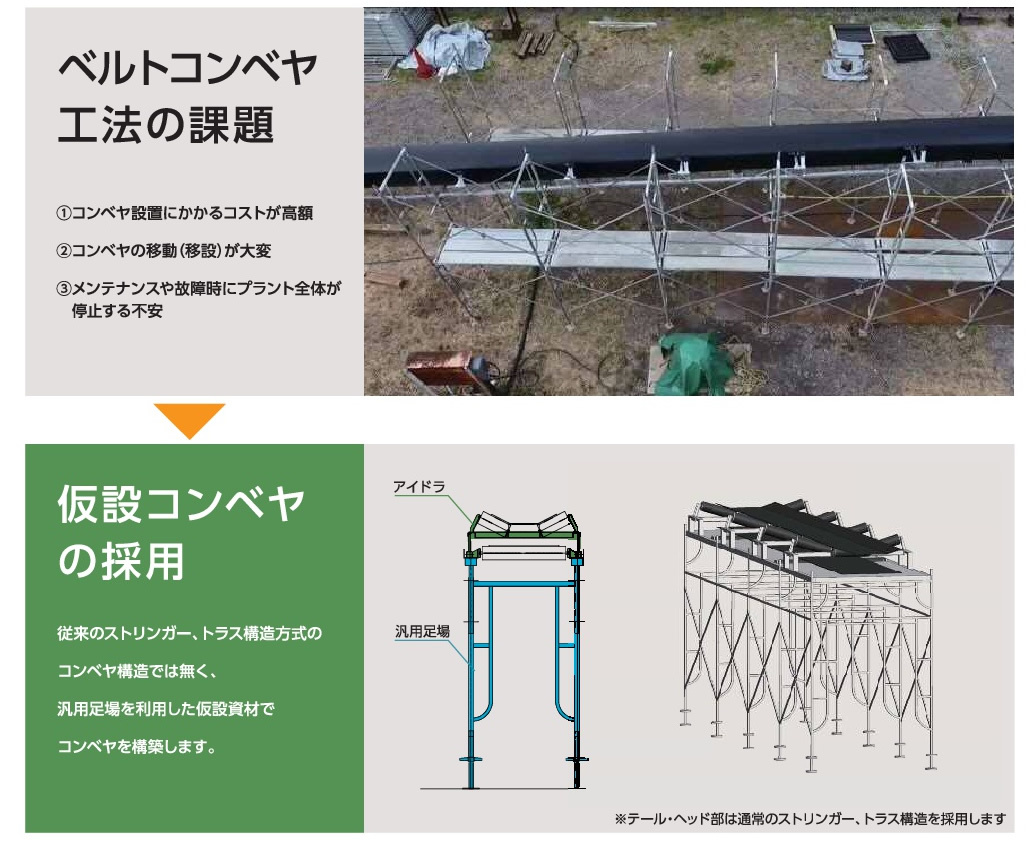

仮設コンベヤによるコスト削減

仮設コンベヤのメリット

①設備コストが安価

• 汎用足場材を使用するため、製缶で製造した場合と比較して重量が約半分
• 足場材の組み立ては足場工による設置作業が可能（大型レッカー不要）
• 設計を大幅省力化でき、エンジニアリングコストを削減
• 設置納期は、通常のコンベヤと比較して約1/3程度
• 仮設設備であるため、設置認可が不要
• 規定曲率以上であればカーブも可能

②ベルトコンベヤの移動（移設）が簡単

• 仮設資材のため切羽の展開に合わせて移動、延長、短縮も容易

ベルトコンベヤの運転、メンテナンス管理も簡単

• 従来のダンプ道に沿って仮設コンベヤを設置することが可能であり、メンテナンス時や故障修理中はダンプカーでのズリ輸送も可能
